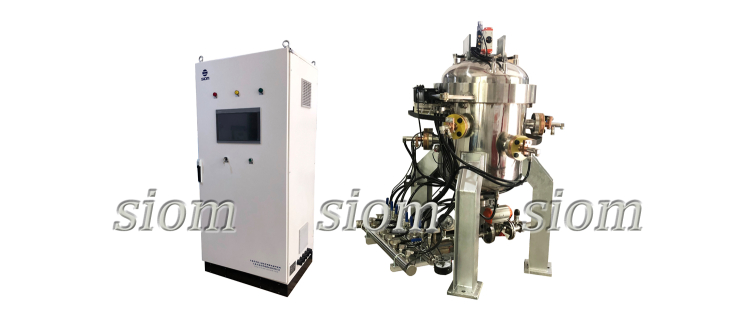

結構簡介:
1、爐體為立式爐殼,內、外筒及法蘭均采用優質304不銹鋼材料制成,內外筒與上下法蘭焊成一個整體,兩層之間形成夾套可以通水冷卻,可將傳到爐殼內壁上的熱量帶走;爐體中間開有抽氣孔、熱電偶孔等。
2、爐體上部是爐蓋,它是由內外封頭和法蘭焊成,中間可通水冷卻爐蓋;爐蓋的開啟是通過機械手動方式,將爐蓋頂升并平移轉開爐蓋、壓緊裝置,并裝有放氣閥門;爐體中部熱電偶測溫孔配有充氣孔及電極引入裝置。
3、爐底部份也是由內外隔板和法蘭組成,中間通水冷卻,固定在爐體下部。
4、發熱體采用東洋石墨碳管二區,發熱石墨碳管經加工制成三相發熱體與電極聯結,并由電爐控制系統三相供電經過變壓器降壓后用銅排聯結到三個引出電極,形成一個控制回路;電極裝置均有水冷循環。
5、爐內四圍、頂部及底部的隔熱屏由東洋石墨板和多層石墨氈及304不銹鋼支架組成,經過加工制作成一個整體的隔熱系統,能方便的安裝及維修;料臺用東洋石墨制成。
真空系統:
本真空系統由BSV40機械泵、高壓球閥、電磁壓差閥、真空管路(含波紋管)、數顯真空計等組成 。
充氣及氣壓控制系統:
自動控壓,超壓自動泄壓,當爐壓超過某一壓力之時, 安全閥超壓自動排氣,低于要求壓力值時會自動補氣,形成一套完整的氣壓系統,使?fàn)t壓穩定在正氣壓狀態上使用。
電器控制:
該系統由電力調整器加溫度可編程序控制和由PLC、電器件組成的機械動作可編程序控制兩部分組成,可實現:
工藝過程可編程序控制。
機械動作可在觸摸屏上操作。
模擬板清晰顯示設備的運行狀態。
具有水壓、超溫、過流、超壓等故障預先報警和聯鎖保護功能,實現故障報警記錄監控功能。
實現自動操作并兼有一套手動操作功能。
可控硅調壓器采用大電流、低電壓供電方與式智能控溫儀表配合,可實現溫度的連續調節。
采用昆侖通態液晶觸摸屏控制,可儲存20條工藝曲線,每條曲線20段,并具有PID參數自穩定功能。
通過外部存儲卡使數據得到雙重保護,通過查看軟件,對保存在存儲卡的數據進行處理、打印和轉換成用戶所需的格式。
設有故障自診斷功能,能及時顯示故障源并且有聲光報警和自保護功能,從而使操作簡單、易學、易使,能使操作者很快的熟悉該設備的使用和維護。
綜上,控制系統形成以熱電偶、智能化溫控儀、可編程序控制器(PLC)、功率調功器、加熱變壓器、真空計及記錄儀為核心構成包括供電、控制、記錄、監視、報警保護功能在內的電控系統。
技術指標:
1.額定功率:暫定50KW(二區)
2.電源:380V/3相
3.加熱器電壓:0- 40V
4.加熱方式:石墨碳管二區
5.最高溫度:1400℃
6.工作尺寸:Φ200×100mm
7.控溫方式:觸摸屏+溫控儀兩區獨立控制
8.氣氛保護:氮、氬等惰性氣體(自動充氣及放氣)
9.充氣壓力:≤1Mpa
10.溫度控制精度:±1℃
11.熱電偶: 鎢錸熱電偶(3根)
12.面板顯示及電氣連鎖:電流、電壓、溫度、真空度、水壓、電氣連鎖及聲光報警。
研究團隊:
中國科學院上海光學精密機械研究所資深高級工程師、工學碩士、博士可以為貴公司、科研院所共同選型實驗爐,高級設計師共同做高溫爐設計方案。
