結構簡介：

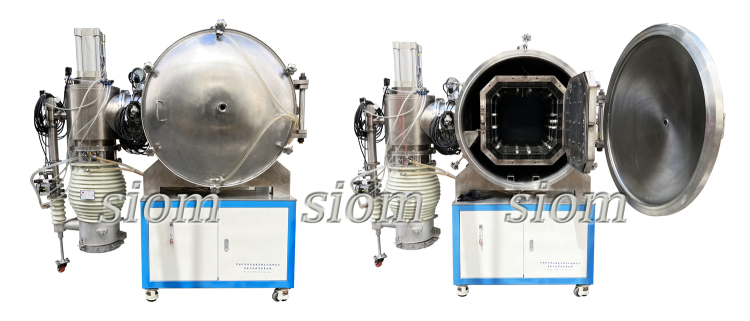

本真空熱處理爐主要由爐體、真空系統、水冷系統及電器控制系統等部分組成。
爐體：
爐體由爐門、爐身、隔熱屏和加熱器等組成。
爐門是由雙層封頭及法蘭盤組焊而成，采用雙層夾壁結構，內、外封頭內有循環冷卻水進行冷卻。爐門內封頭采用不銹鋼板制作。
爐身由內、外爐筒采用不銹鋼板制作；爐身上設有電極引出裝置、進出氣接口、熱電偶測溫裝置及觀察孔；爐門和爐體通過鉸鏈連接，爐門開啟方式為側開門；在爐門上設有壓緊裝置。
采用全金屬材料制作，結構型式為圓形隔熱屏，共分為多層，由里到外，采用不銹鋼材料。
加熱器也采用圓形結構型式，安裝在圓形隔熱屏的四周，使其形成一個整體；加熱器采用電阻帶繞成，易于拆卸和維修。加熱器的絕緣材料均采用高純氧化鋁陶瓷；承料架采用不銹鋼材料加工而成。
真空系統：
真空系統由KT300擴散泵+BSV60直聯泵、氣動擋板閥、真空管道及指針式壓力表等組成。
水冷系統：
水冷系統由總進水管、總出水管、多路分進水管、多路分出水管、閥門及壓力表等組成。
冷卻水由總進水管經過各分進水管進入到爐殼、爐蓋、電極等需要冷卻的地方，再經各分路出水管匯集至總出水管排出。
總進水管上設有電接點壓力表，當總進水壓力低于設定值時，控制系統會有聲光報警并能自動切斷加熱器電源。每路分進水管上都裝有閥門，可以對單路的冷卻水的流量進行調節，配冷水機壹臺。
控制系統：
液晶觸摸屏顯示,PLC控制，以實現數據的存儲、輸出，可通過U盤復制到計算機上，曲線實時顯示屏;讓程序設置更快捷,設備運行狀態更直觀，設定數據和操作都是圖文界面，操作方便。

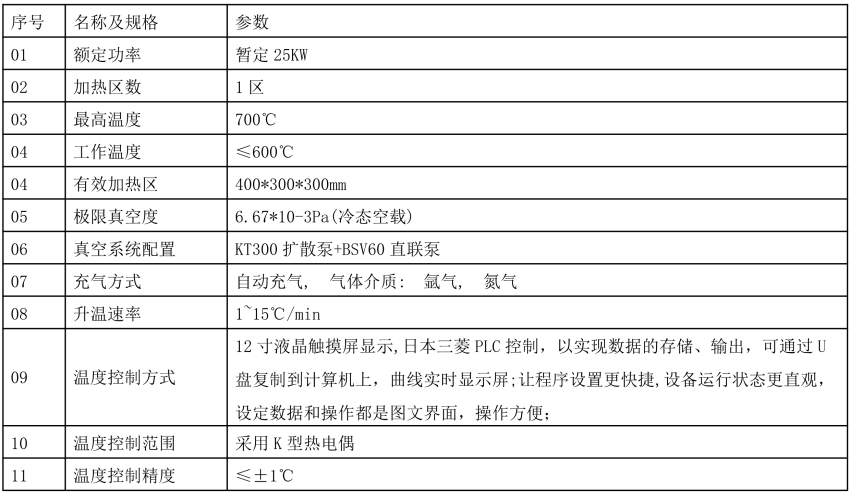

主要技術參數：
